Прибор для выверки шкивов TKBA 40

Высокоточный прибор для выверки шкивов для клиновых ремней

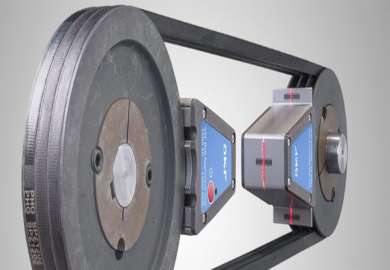

SKF TKBA 40 обеспечивает выверкушкивов для клиновых ремней по клиновым ручьям. Для закрепления TKBA 40 вканавке шкива используются клиновая направляющая и мощный магнит. Минимальноеколичество оборудования — два блока с источником лазерного излучения иприёмником — обеспечивает быструю и лёгкую установку прибора для выверкишкивов. Трёхмерная мишень приёмника позволяет легко и точно определить видвертикального, горизонтального, параллельного или комбинированного перекоса.

Технические характеристики и преимущества

Мощные магниты обеспечивают быстроту и лёгкость установки блоков
Трёхмерная мишень приёмника упрощает процесс выверки
Инструмент облегчает одновременную регулировку натяжения и выверки
Клиновые направляющие упрощают выверку различных типов шкивов для клиновых ремней.
Регулировка по канавкам шкивов позволяет выравнивать шкивы разной толщины или с разными торцами
Максимальное рабочее расстояние между измерительными блоками 6 м (20 футов) позволяет осуществлять выверку различных механизмов
В качестве дополнительного приспособления предлагается специальный адаптер, который обеспечивает возможность выверки шкивов для многоручьевых и зубчатых ремней, а также цепных звёздочек

Технические характеристики
Обозначение	TKBA 40
Тип лазера	Красный диодный лазер
Лазер	1 x встроенный лазер, класс 2,<1 мВт, 632 нм
Длина волны лазера	3 м при 2 м (9,8 фута при 6,6 фута)
Угловая погрешность	Меньше 0,2°
Линейная погрешность	Меньше 0,5 мм (0,02 дюйма)
Расстояние между измерительными блоками	От 50 мм до 6000 мм (от 2 дюймов до 20 футов)
Управление	Выключатель лазера
Материал корпуса	Экструдированный алюминий
Размеры
Передатчик	70 x 74 x 61 мм (2,8 x 2,9 x 2,4 дюйма)
Приёмник	96 x 74 x 61 мм (3,8 x 2,9 x 2,4 дюйма)
Размеры отражателя	Н/Д
Вес
Передатчик	320 г (0,7 фунта)
Приёмник	320 г (0,7 фунта)
Монтаж	Магнитный, с установкой на канавке (дополнительный боковой адаптер TMEB A2)
Клиновые направляющие	Размер 1: 22 мм, короткие стержни (3 пары) Размер 2: 22 мм, длинные стержни (3 пары) Размер 3: 40 мм, короткие стержни (3 пары) Размер 4: 40 мм, длинные стержни (3 пары)
Батарея	2 x AA, щёлочные IEC LR06
Время работы	20 часов непрерывной работы
Размеры кейса	260 x 180 x 85 мм (10,2 x 7,1 x 3,3 дюйма)
Общий вес (вкл. кейс)	1,3 кг (2,8 фунта)
Рабочая температура	от 0 до 40 °C (от 32 до 104 °F)
Температура хранения	от -20 до +65 °C (от -4 до +150 °F)
Относительная влажность	от 10 до 90 %, без образованияконденсата
Класс защиты IP	IP 40
Калибровочный сертификат	Действителен в течение двух лет
Комплектация	1 x передатчик TKBA 40 1 x приёмник TKBA 40 2 x аккумуляторные батареи AA 4 x вида клиновых направляющих, по три шт. каждого размера 1 x инструкция по эксплуатации 1 x калибровочный сертификат
