Закрепляемые шарикоподшипники служат для создания опор разного типа. Они могут отличаться друг от друга вариантами исполненния. Например, можели имеют разную форму наружного кольца, способы крепления, в некоторых вариантах присутсвуют или отсуствуют уплотинители. Помимо колец и сепаратора конструкцию некоторых подшипников дополняют закрепительные втулки, поводковый паз, штифты с резьбой.
Закрепляемые корпусные шарикоподшипники состоят из габаритного наружного кольца с расштирением в две или одну сторону внутреннего кольца, штампованного сепаратора из стали и уплотнений.
Внутреннее кольцо с расширением в две стороны обеспечивает плавный ход и практически не подвержено перекосам. Покрытие наружного кольца подшипника быввает цилиндрической или сферической. Подшипники, обладающие сферической поверхностью, сочетаясь с корпусом, эффективно компенсируют перекос вала.
Крепеж корпусных подшипников
Большиенство корпусных подшипников разрешается смазывать повторно. Для этих целей предусмортрены смазочные отверстия. Они расположены на наружном кольце.
Корпусные закрепляемые подшипники удобно монтировать и крепить на валу. Крепеж осуществляется разными способами:
- с использованием закрепительного эксцентрикового кольца;
- с использованием резьбовых штифтов, паводкового паза или закрепительной втулки;
- за счет посадки.
Корпусные подшипники облегчают метвалоемкость конструкции, процесс монтажа и демонтажа. В отличие от использовавшихся ранее вариантов шарикоподшипников, корпусные узлы компенсируют перекосы, воспринимают осевую и радиальную нагрузки и спосмобны в осевом направлении фиксировать вал.
Главные преимущества корпусных подшипников
Среди ключевых преимуществ сборочных узлов этого вида нужно отметить следующие:
- высокая рабочая скорость вращений;
- возможность работы при вибрациях;
- стандартизайия продукции, позволяющая упростить задачи конструкторов;
- выпуск изделий для валов с дюймовыми или метрическими размерами;
- легкость в ремонте или замене узлов;
- корпусный подшипник может работать в условиях сильной запыленности, так как его конструкция закрыта.
Корпусные подшипники активно используются в современном сельхозмашиностроении, химической и других отраслях промышленности, конвейерном оборудовании, специализированной технике.

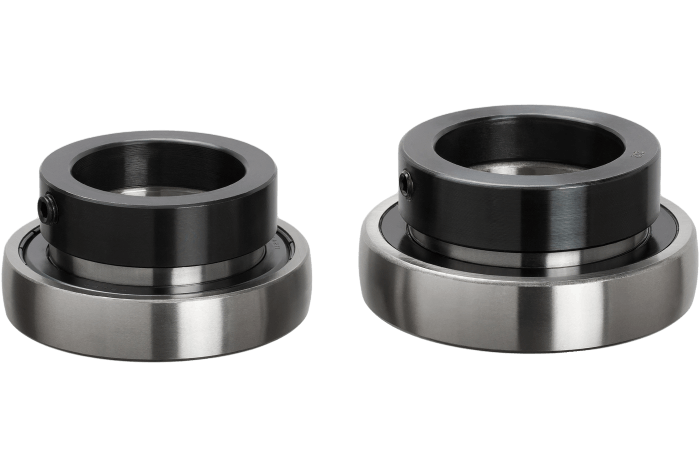

Полдшипники корпусовые с закрепительным эксцентриковым кольцом
Этот вид подшипников фиксируется на валу с помощью закрепительного кольца. Чаще всего эти подшипники используют для подшипниковых опор с вращением вала в постоянном направлении. Если частота вращения вала и нагрузка не слишком интенсивны, то эти подшипники подойдут для опор и с переменным направлением. В большинстве случаев закрепительное кольцо фиксируется резьбовым штифтом в направлении вращения. Данный способ закрепления сохраняет целостность вала и упрощает процесс демонтажа.
Корпусные подшипники ( резьбовые штифты расположены на внутреннем кольце)
Внутренние кольца подшипников этого типа фиксируются на валу при помощи резьбовых штифтов, смещенных по отношению к друг другу на 120 градусов. Данный вид используется в опорах с постоянным и переменным направлениями вращения вала.
Корпусные подшипники с наличием закрепительной втулки
Внутреннее кольцо этого вида подшипников фиксируется на валу с помощью шлицевой гайки, стопорной шайбы и закрепительноц втулки. Гайка и втулка обеспечивают кольцу мощное замыкание кольца подшипника с валом. Концентричное замыкание делает возможными частоты вращения, равные тем, что показывают радиальные шарикоподшипники. Кроме того, этот вид имеет более плавный ход, чем прочие закрепляемые подшипники. Гайка, шайба и втулка оцинкованы. Встроеная закрепительная втулка обеспечивает этот вид сборочных узлов идентичным радиальным размером и грузоподъемностью с другими видами подшипников. Например, они взаимозаменяемы с подшипниками с закрепительнм эксцентриковым кольцом и резьбовыми штифтами.
Компания Balto-Comert предоставляет широкий ассортимент закрепляемых подшипников по самым выгодным ценам. Свяжитесь с нами по телефонам 373 (68) 455944 и +373 (22) 890308 или отправьте нам письмо по электронной почте по адресу balto-comert@mail.ru
