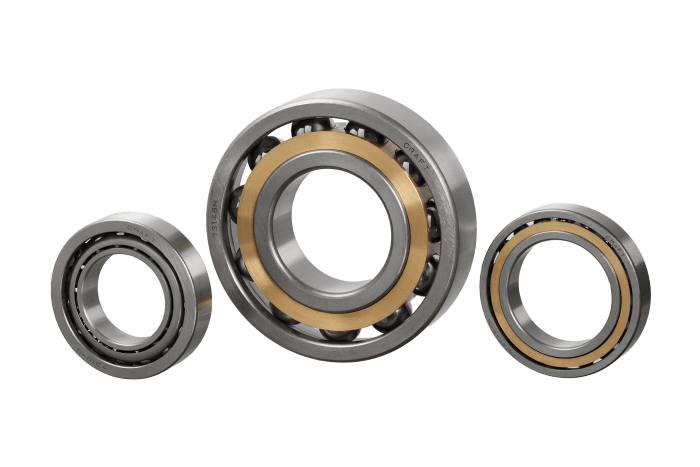

Радиально-упорные Шариковые Подшипники

Свойства шариковых подшипников с радиальным упором

Важным свойством радиально-упорных шариковых подшипников является возможность более равномерно распределить действие радиальных сил, а также сил, направленных вдоль оси вращения. Достигается это с помощью выемок, параллельных оси, расположенным в обойме шарикоподшипника. Осевая грузоподъемность при этом прямо пропорционально зависит от угла контакта, который равен углу образуемому прямой, перпендикулярной оси вращения и линией, соединяющей точки касания шариков с дорожками качения.

Однорядные шариковые подшипники с радиальным упором

Достаточно высокую грузоподъемность этому классу шарикоподшипников обеспечивает нижний бурт, благодаря которому можно использовать большое количество шариков. При этом у колец подшипника есть только один низший и высший бурт. Такая конструкция предназначена для восприятия нагрузок одного направления.

Двухрядные шариковые подшипники с радиальным упором

Шариковые подшипники этого класса восприимчивы как к нагрузкам направленным вдоль оси вращения, так и к радиальным. Строение шарикоподшипника при этом аналогично двум однорядным, но ширина меньше, чем у такой пары, что дает возможность шарикоподшипнику такого же радиуса продуктивно работать при большей общей нагрузке. Производятся в открытом и закрытом исполнении, при этом закрытая конструкция не нуждается в дополнительном смазывании. Целесообразно использование для механизмов с высокочастотным осевым вращением. Такие шарикоподшипники способны выдерживать большую нагрузку, чем однорядные.

Шариковые подшипники с четырёхточечным контактом

У шарикоподшипников с контактом в четырех точках можно разобрать на части оба кольца, сконструированные так, чтобы нагрузка максимально равномерно распределялась по обоим осевым направлениям. Контактный угол для четырёхточечных шарикоподшипников составляет 35 градусов. От обычных однорядных шарикоподшипников четырёхточечные отличаются только возможностью разнонаправленной осевой нагрузки. Кроме этого они восприимчивы и к радиальным нагрузкам.

Четырёхточечные шарикоподшипники значительно экономят место при монтаже, заменяя два обычных однорядных, но, к сожалению, при их использовании для компенсации значительной нагрузки возможно смешение колец и быстрый износ.

Сепараторы

Для повышения износоустойчивости и увеличения срока работы очень важно, чтобы шарики находились на некотором расстоянии друг от друга. Использование сепаратора дает возможность значительно уменьшить трение, снизив таким образом количество выделяемого тепла и равномерно распределить нагрузку на весь шарикоподшипник. У разборных подшипников сепараторы также помогают также удержать тела качения внутри шарикоподшипника. В настоящее время существует множество различных материалов, используемых для изготовления сепараторов. Широко используется (особенно для шарикоподшипников с четырьмя точками касания) латунь, которую не рекомендуется использовать при температурах выше 3000С. Меньшую массу и аналогичную жароустойчивость имеют стальные сепараторы.

Сепараторы из полиамида являются очень прочными и эластичными, но длительная работа при нагреве выше 1200С может привести к износу и поломке. Такие сепараторы могут долго работать без дополнительной смазки, но только при соблюдении всех условий эксплуатации.

Крайне важно использовать грамотно подобранные в соответствии с материалом сепараторов и типом подшипника смазку и жидкости для промывки и охлаждения механизма, чтобы избежать преждевременного износа и коррозии металла.
