Калибровочные пластины SKF TMAS

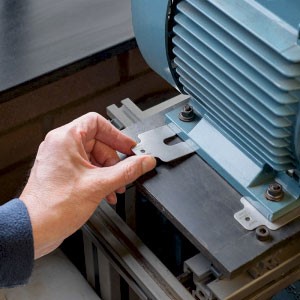

Калиброванная пластина по всей рабочей площади имеет одинаковую толщину, которая не меняется под нагрузкой и в процессе эксплуатации. Она предназначена для точной выверки положения оборудования, чаще всего по высоте. Калибровочную пластину вставляют между двумя соприкасающимися частями оборудования, например основанием конструкции и корпусом устройства, такого как электродвигатель или подшипниковый узел. Толщины калибровочных пластин образуют некий ряд, как стоимость монет. Поэтому для получения необходимой суммы обычно требуется несколько калибровочных пластин разной толщины, скажем 1,65 мм = 1,00 мм + 0,40 мм + 0,25 мм.

Калиброванные пластины SKF TMAS изготовлены из нержавеющей стали, поэтому они не корродируют (заржавевшая пластина из обычной стали сильно утолщается), не прикипают и могут быть повторно использованы. Основная часть пластины имеет форму квадрата со скругленными углами, с одной стороны которого есть выступ, а с другой стороны – углубление (прорезь). Y-образная форма пластины-калибра позволяет устанавливать ее между деталями, сопряженными резьбовым соединением. Отметим, что ровного положения установки необходимо добиваться при полной затяжке всех крепежных винтов или болтов. Выступ имеет небольшое отверстие для удобства извлечения. На каждой калиброванной пластине отчетливо указана ее толщина.

Кроме толщины, которая может составлять от 0,05 до 3 мм, калибровочные пластины SKF TMAS характеризуются: стороной квадрата в основной части, от 50 до 200 мм, и шириной прорези, от 13 до 55 мм. Всего есть пять размеров калиброванных пластин SKF TMAS, каждый из которых доступен в десяти различных толщинах.

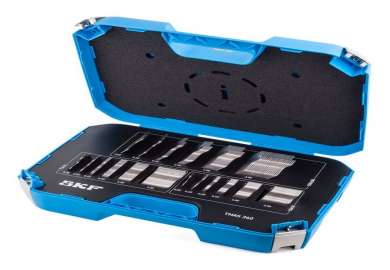

Калибровочные пластины SKF TMAS одинаковой толщины поставляются в простых картонных упаковках по 10 штук. Наборы пластин-калибров разной толщины поставляются в удобных пластиковых чемоданах с ручкой. Если ясно, что потребуется слишком много пластин или поверхности не параллельны, идеальным решением являются регулируемые стальные опоры Vibracon (Вибракон).

Список оборудования, в котором применяются регулировочные пластины, обширен: это электродвигатели на лапах, корпусные редукторы, стационарные подшипниковые узлы для горизонтальных валов, фланцевые подшипниковые узлы для вертикальных валов. Если с их помощью производится центровка, может встречаться термин «центровочные пластины».

Основные преимущества калиброванных пластин SKF TMAS – это устойчивость к воздействию окружающей среды в течение многих лет благодаря высококачественной нержавеющей стали 304S31, высокая точность изготовления и малые размерные допуски, простота использования, гладкость поверхности.
