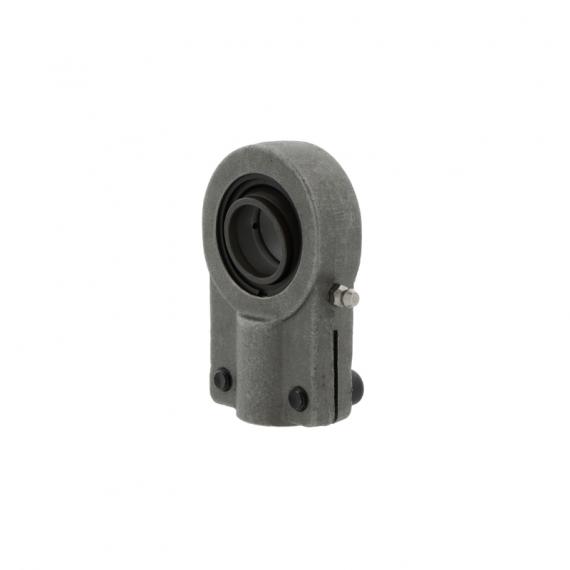

Capetele de bară: Scop, design și aplicație în industrie

Capetele de bară (sau lagărele sferice) sunt un tip special de element de susținere axială care oferă o conexiune flexibilă și mobilă pentru piesele care funcționează la un unghi sau sunt supuse unor oscilații și vibrații constante.
Sunt utilizate pe scară largă în mecanisme care necesită rotație liberă.

Astfel de elemente sunt indispensabile în ingineria mecanică, agricultură, hidraulică, pneumatică și echipamente de transport.

1. Construcția capului de bară

Un cap de bară este format din două componente principale:

• Carcasă (corpul capului)

Fabricată din oțel de înaltă rezistență, oțel inoxidabil sau alamă. Poate avea filete exterioare sau interne pentru conectarea la o tijă sau un ax.

• Inserție - articulație sferică (lagăr)

Aceasta este o bucșă cu bile cu o gaură care permite mișcarea liberă în mai multe planuri. Pot fi:

cu frecare metalică,

cu un strat de teflon,

cu o căptușeală polimerică,

sau cu etanșări (pentru a proteja împotriva murdăriei și umezelii).

Această soluție le permite să reziste la sarcini mari, impacturi și mișcări unghiulare.

2. Principalele avantaje ale capetelor de bară
1. Compensare

Ideale pentru mecanisme în care piesele nu pot fi conectate strict pe aceeași axă.

2. Funcționare stabilă sub vibrații și sarcini oscilante

Prin urmare, acestea sunt adesea utilizate în suspensii, tije de direcție și sisteme hidraulice.

3. Capacitate mare de încărcare

Pot suporta sarcini radiale, axiale și combinate mari.

4. Durabilitate

Modelele moderne sunt prevăzute cu un strat anticoroziv, căptușeli din teflon și protecție împotriva prafului.

5. Ușurință în instalare

Conexiunea filetată permite instalarea și înlocuirea rapidă a componentelor.

3. Unde se utilizează îmbinările articulate?

Îmbinările originale se găsesc în aproape toate echipamentele care au tije, mecanisme de reglare sau componente mobile:

???? Echipamente auto și de transport:

tije de direcție

suspensii

amortizoare

???? Echipamente agricole:

articulații cu pârghie

cilindri hidraulici

acționări pentru recoltatoare și prese

???? Industrie și producție:

roboți și manipulatoare

mașini-unelte

mașini de ambalat

???? Sisteme hidraulice și pneumatice:

articulații pivotante

mecanisme de tracțiune

???? Inginerie energetică:

elemente de compensare a acționării

sisteme de control al supapelor și porților

4. Tipuri de îmbinări articulate
• Cu filet interior

Utilizate pentru montarea pe tije.

• Cu filet exterior

Potrivite pentru montarea pe tije.

• Reparabile (lubrifiate)

Echipate cu racorduri de ungere, potrivite pentru aplicații grele.

• Reparabile cu un strat de teflon

Nu necesită lubrifiere și sunt rezistente la coroziune și contaminare.

5. Cum să alegeți un capăt de roată

La selectare, este important să luați în considerare:

Sarcina (radială/axială)

Viteza și frecvența de oscilație

Condițiile de funcționare (praf, umiditate, substanțe chimice)

Tipul filetului și lungimea carcasei

Intervalul de temperatură

Pentru o selecție precisă, este recomandat să utilizați cataloagele producătorilor sau să consultați un specialist.

6. De ce clienții aleg mărci de calitate

Capetele de roată de la producători de renume (de exemplu, SKF, KINEX etc.):
✔️ au o durată de viață crescută,
✔️ sunt rezistente la contaminare,
✔️ sunt supuse unor prelucrări de precizie și controlului calității,
✔️ sunt potrivite pentru sarcini industriale grele.

Alternativele de calitate scăzută se defectează rapid și duc la distorsiuni, joc și opriri de urgență ale echipamentelor.

7. Unde se pot cumpăra capete rotative

rulment.md oferă:
capete rotative de diferite tipuri și dimensiuni,
rulmenți sferici,
elemente de tracțiune,
componente hidraulice și industriale.
