Корпус подшипника: назначение, виды и преимущества использования

Корпус подшипника — это важнейший элемент опорного узла, который обеспечивает правильное позиционирование подшипника, его защиту и надёжную работу в условиях повышенных нагрузок. Корпус служит основой для установки подшипника на оборудовании и играет ключевую роль в долговечности механизма.

Корпусные подшипниковые узлы используются практически во всех типах промышленного оборудования: от транспортёрных линий и вентиляционных систем до сельскохозяйственной техники и тяжёлой промышленности. Они упрощают монтаж и техническое обслуживание, обеспечивая стабильность и точность вращения.

Зачем нужен корпус подшипника

Корпус выполняет сразу несколько критически важных функций:

1. Фиксация подшипника в правильном положении

Обеспечивает точное расположение и устойчивость подшипника внутри системы.

2. Защита от внешних факторов

Корпус защищает подшипник от:
• загрязнений,
• влаги,
• ударных нагрузок,
• коррозии.

Это особенно важно при работе в тяжёлых условиях.

3. Упрощение монтажа и обслуживания

Корпусные узлы поставляются в готовом виде, что позволяет быстро заменять подшипники без сложных измерений и настройки оборудования.

4. Возможность регулировки и компенсации перекосов

Некоторые типы корпусов допускают небольшой самовыравнивающийся эффект, снижая риск повреждений при монтаже.

Основные виды корпусов подшипников

В зависимости от конструкции корпуса выбирают под требования конкретного оборудования. Наиболее распространённые типы:

1. UCP (подшипник в корпусе с лапками)

Самый популярный вариант для крепления на горизонтальные плоскости.

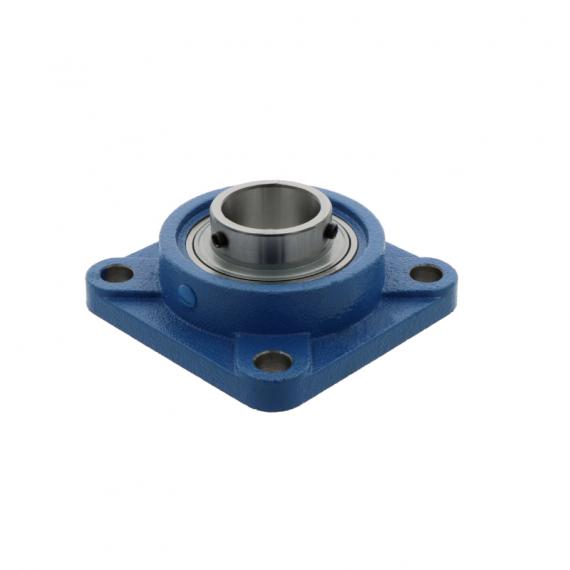

2. UCF (корпус квадратной формы)

Используется там, где требуется высокая стабильность и жёсткость крепления.

3. UCFL (овальный двухболтовый корпус)

Компактные и удобные при ограниченном пространстве.

4. SN/SNL (разъёмные корпуса)

Используются для крупных подшипников.
Отличаются высокой надёжностью и возможностью обслуживания без демонтажа вала.
Например, SNL 520 — одно из самых распространённых решений в тяжёлой промышленности.

Материалы корпусов

Корпуса изготавливаются из нескольких типов материалов:

• Чугун

Оптимален по стоимости и прочности. Широко используется в промышленности.

• Сталь

Выдерживает экстремальные нагрузки и вибрации.

• Пластик/полимеры

Лёгкие, устойчивые к коррозии. Применяются в пищевой промышленности и там, где важна гигиена.

Преимущества корпусных подшипниковых узлов

• простота установки и замены
• высокая устойчивость к загрязнениям
• долгий срок службы подшипника
• защита от неправильного монтажа
• возможность работы в тяжёлых условиях
• снижение вибраций и шумов

Благодаря продуманной конструкции корпусные узлы делают оборудование более надёжным и уменьшают риск простоев.

Где используются корпусные подшипники

Корпусные подшипники применяются в таких узлах:

• конвейеры и транспортеры
• вентиляционные установки
• насосные агрегаты
• сельскохозяйственная техника
• дробилки, сортировочные машины
• металлообработка
• деревообрабатывающее оборудование

Разъёмные корпуса серии SNL, например SNL 520, часто устанавливаются на тяжёлые валы, вентиляторы, компрессоры и промышленные редукторы.

Почему важно выбирать качественные корпуса

Некачественный корпус — одна из частых причин преждевременного выхода подшипника из строя.
Ошибки, которые он вызывает:

• перекосы
• неравномерное распределение нагрузки
• перегрев
• вибрации
• попадание пыли и влаги

Выбор оригинальных корпусов от международных производителей (SKF, KINEX и др.) существенно увеличивает срок службы подшипников и снижает риск аварий.
